RTX1300用ファン静音化コントローラー
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定Noctuaファン静音化キット支払いから発送までの日数：3日以内在庫なし¥ 3,500
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定純正ファン静音化キット支払いから発送までの日数：3日以内在庫なし¥ 3,500
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定カスタムキット支払いから発送までの日数：3日以内在庫なし¥ 3,000

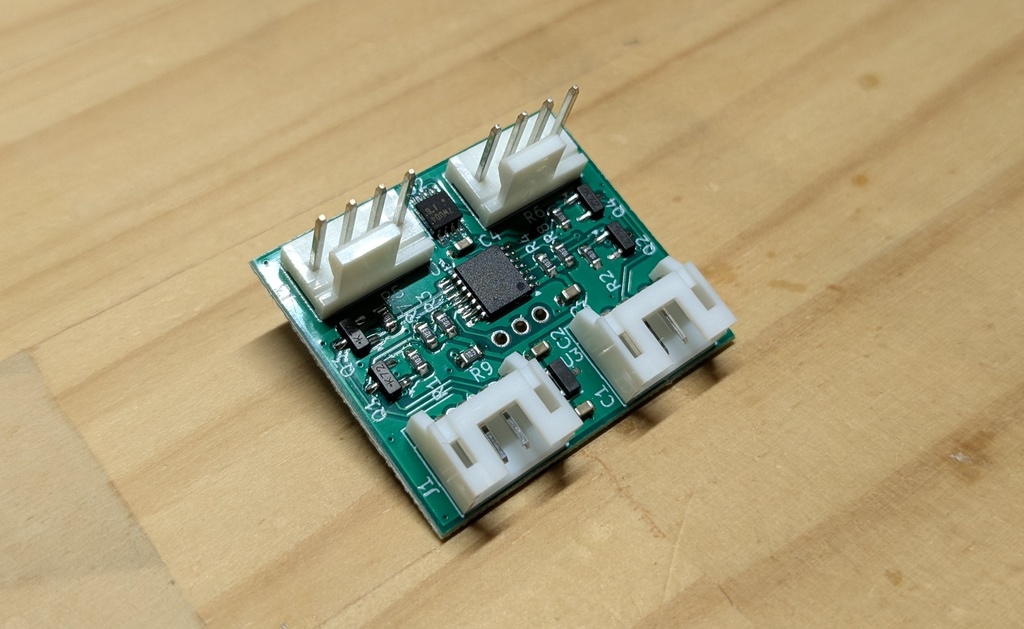

RTX1300に対応したNoctuaファン静音化コントローラーです。 (RTX1300だけでなく他のファン付きNW機器にも設置可能です。※1) ・Noctuaファン（NF-A4x20 PWM）をRTX1300で使用可能に ・ファンの風量をPWM制御で最適化して静音化 ・機器側のPWM制御を尊重しつつ、最適な冷却性能を確保 ・簡単取り付け、はんだ付け不要（カスタムキット以外） ・コンソールから制御を柔軟に設定可能（別途USBシリアル変換が必要） そのままではコネクタ形状やPWM信号に互換性がないNoctuaファンを簡単に静音化できます。 （3番ピンと4番ピンをまとめて結線している人はRTX側のファン制御が効いておらず冷却不足で本体が壊れる恐れや信号電圧の関係でNoctuaファンまで壊れる可能性があるので本基板に置き換えることをおすすめします。） Noctuaファン静穏化キットはNoctua NF-A4x20 PWMに対応しています。 https://noctua.at/en/nf-a4x20-pwm 製品の詳細仕様やコマンド仕様は以下に詳しく記載してあります。 特にカスタムキットご購入の際は仕様をお確かめの上ご購入をお願いします。 【取扱説明書】 https://njm2360.notion.site/1eaba56eec5d804aa461e345e538664a 【コマンドリファレンス】 https://njm2360.notion.site/1ebba56eec5d80b48d8ae35de2d2f622 【重要】 カスタムキット以外は当方で検証した最適な静音化および冷却性能を確保できる制御値を設定して出荷しております。純正よりは明らかに静音にはなっていますが効果の感じ方には個人差がありますのでご了承ください。 また、コンソールから制御設定を変更するには取扱説明書にも記載の通りUSBシリアル変換モジュールと配線用の電線をユーザーでご用意いただく必要がございますのでご注意ください。 ※1 RTX1300以外のネットワーク機器にもお使いいただけます。その場合はカスタムキットのご購入を推奨します。RTX1300用キットでは接続コネクタがRTX1300用に最適化してありますので、ユーザーご自身でカスタマイズする前提のカスタムキットをお使いください。 ※2 付属のケーブルの色は基本的に黒色ですがロットにより異なる場合があります
バリエーションの選び方
Noctuaファンに置き換えて静穏化したい場合→Noctua用静音化キット ※Noctuaファンは付属しませんので別途ご購入ください。 RTX1300の純正ファンのままでお手軽に静穏化したい場合→純正ファン静音化キット その他のファンを使う場合やRTX1300以外を静穏化したい場合→カスタムキット ※はんだづけなどの電子工作の知識が必要です。
【重要】設置上の注意点
本製品は基板がむき出しでありケースは付属しておりません。 筐体内にそのまま置いて設置すると基板の配線が筐体とショートして本製品やRTX1300が故障する恐れがあります。 必ず筐体側や基板の裏面に養生テープやビニルテープなど電気を通さないものを貼るなどしてショートしないように対策をよろしくお願いします。
静音化PWM仕様（出荷時の設定）
Noctuaファン用キット 低速：40% 中速：70% 高速：100% 純正ファン用キット 低速：0%（最低回転数）中速：20% 高速：60% 【参考】RTX1300が出力するPWM信号の仕様 低速：0% 中速：36% 高速：86% ※この値はあくまで参考値であり、RTX1300側のファームウェア更新で変更される可能性があります。
ファン制御モードについて
PWM信号 ・パススルーモード ・固定モード（0~100%） ・倍率モード（0.01~2.5倍） ・マッピングモード（線形・ステップ） SENSE信号 ・パススルーモード ・固定モード（30～20000RPM） ・倍率モード（0.01~2.5倍）
